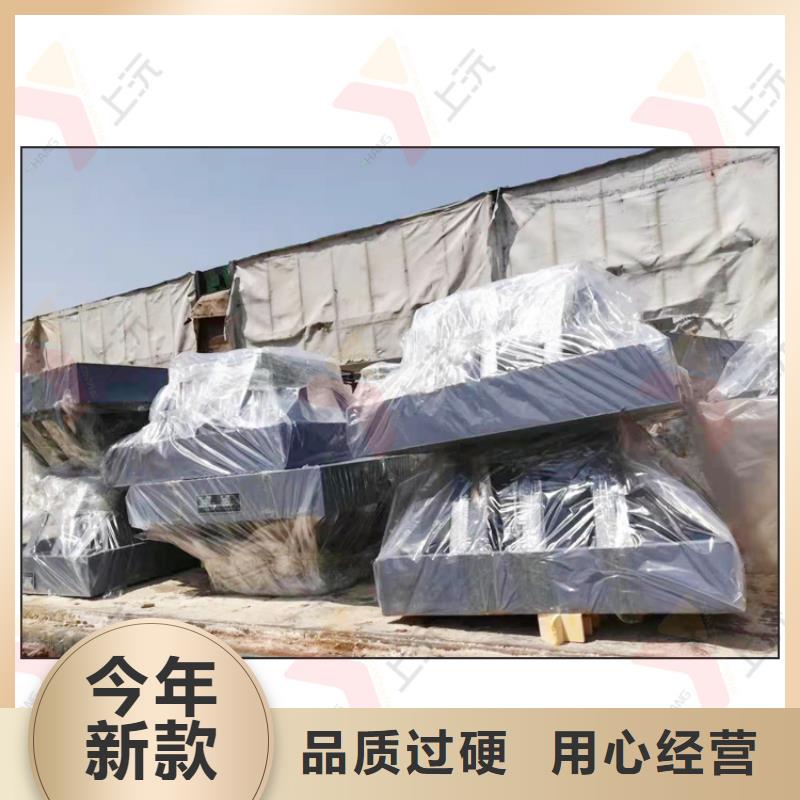

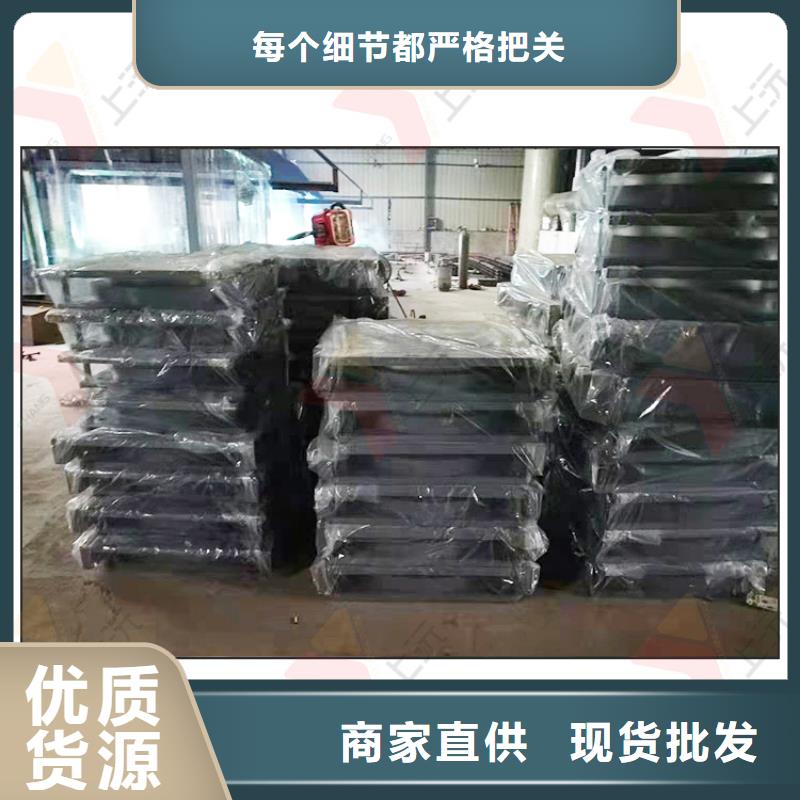

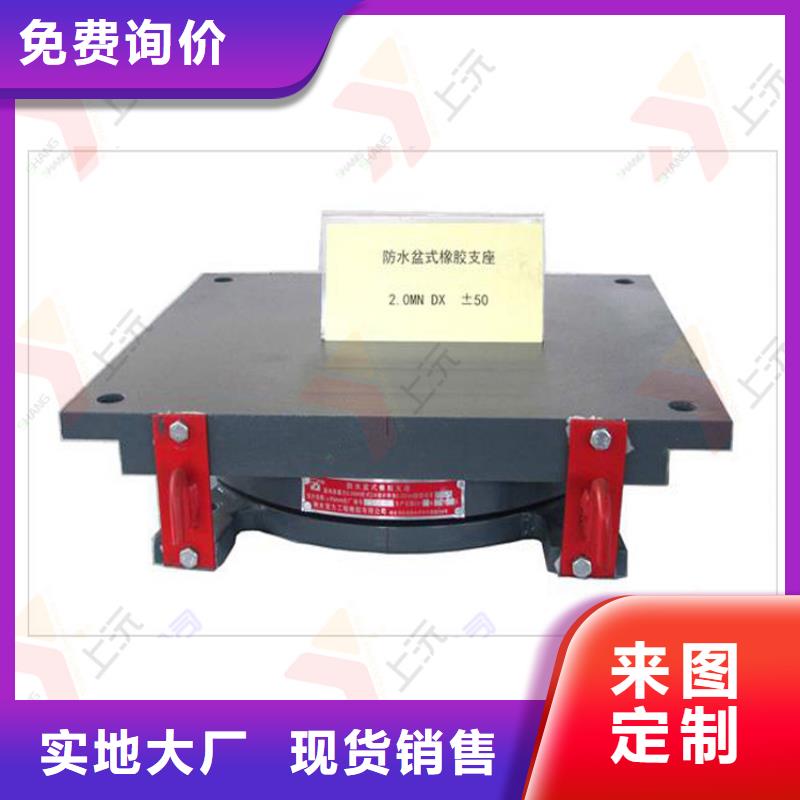

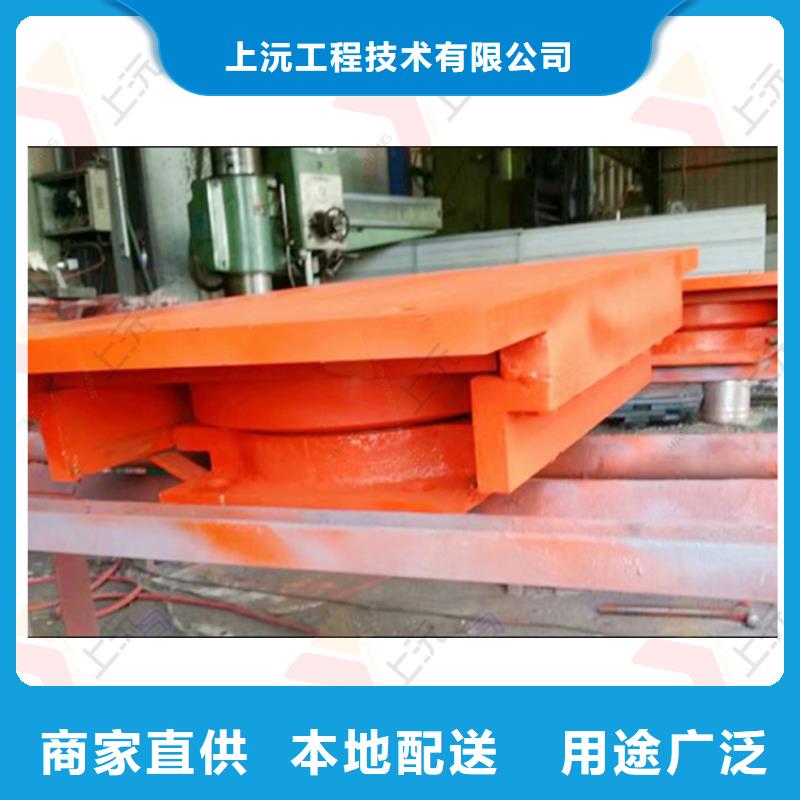

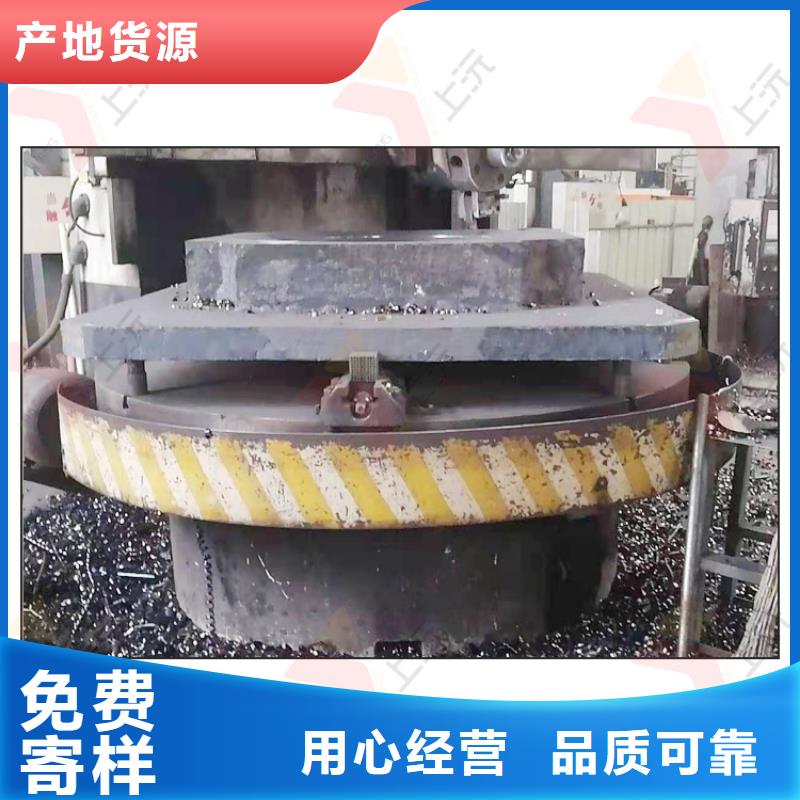

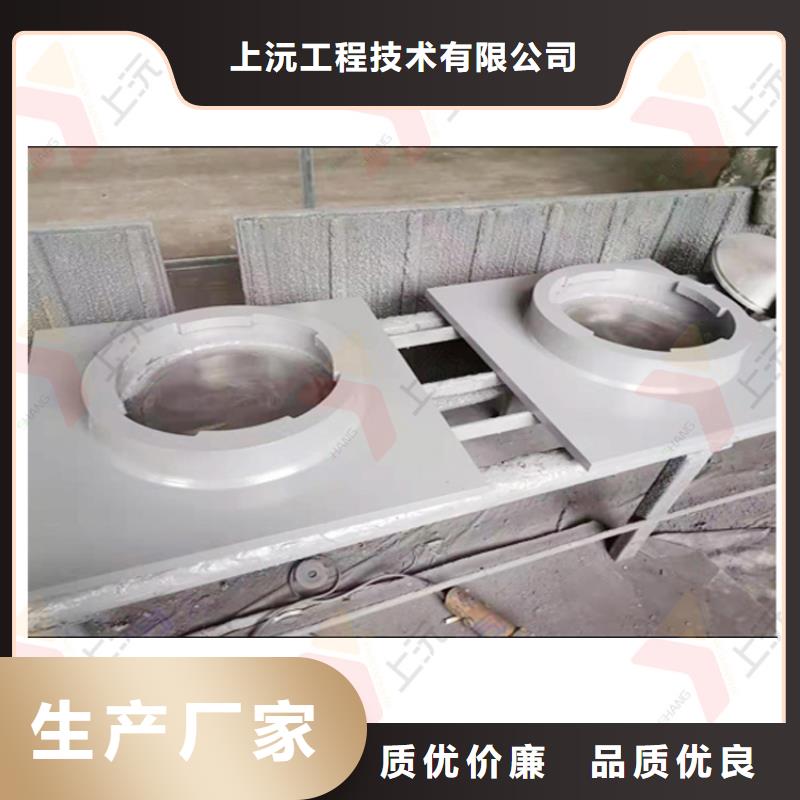

网架支座 万向转动支座设计合理

钢结构构件边界条件的处理方法

    边界条件中有固定、弹性约束、斜边界和强迫位移等。在网架（壳）结构有限元计算中，边界条件将对网架结构内力及变形产生较大影响。网架支承处的边界条件既和支座节点构造有关，也和支承结构的刚度有关，支座可以是无侧移、单向可侧移和双向可侧移的铰接支座，支承结构(柱、梁等)可以是刚性或弹性的。当支承结构刚度很大可忽略其变形时，边界条件完全取决于支座构造。反过来，采用不同的支座型式，合理的改变某些边界条件，可以调整结构的刚度减少杆件内力和支座反力的峰值，使内力分布更为均匀合理，达到节的钢材的目的。

支座适用范围

 支座适用于宽桥、曲线桥、斜拉桥、坡道桥、大跨空间结构等工程，

支座技术参数

1、支座竖向承载力分为300KN、500KN、1000KN、1500KN、2000KN、2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN十四个级别

2、支座的抗水平力为竖向承载力的20%

3、支座抗竖向拉力：GKQZ型、GJQZ型抗竖向拉力为竖向承载力的20%；GKGZ型、GJGZ型抗竖向拉力为竖向承载力的30%

4、设计转角为0.08rad（可根据用户要求另行设计）

5、支座的径向位移量±20mm-±50mm，环向位移量±60mm-±100mm；

6、支座滑动摩擦系数μ≤0.03（-25℃-+60℃）；

7、支座转动摩擦系数μ=0.05-0.1（GKQZ型、GJQZ型）μ≤0.03（GKGZ型、GJGZ型）

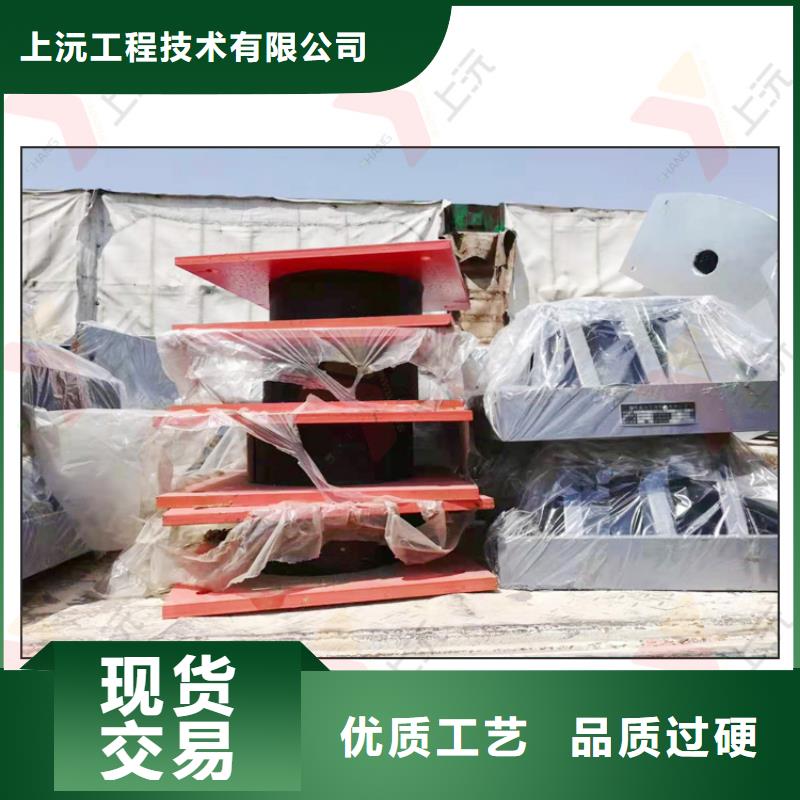

    矩形（圆形）板式橡胶支座性能：有足够的竖向刚度以承受垂直荷载，有良好的弹性，以适应梁端的转动；又有较大的剪切变形以满足上部构造的水平位移。特点：本产品在桥梁建筑、水电工程、房屋抗震设施上已广泛应用，与原用的钢支座相比，有构造简单，安装方便，节约钢材，养护简便，易于更换等优点，且本品建筑高度低，对桥梁设计与降低造价有益；有良好的隔震作用，可减少活载与*震力对建筑物的冲击作用。四氟乙烯滑板板式橡胶支座特点：本产品是于普通板式橡胶支座上粘接一层厚1.5-3mm的聚四氟乙烯板而成。除具有普通板式橡 胶支座的竖向刚度与弹性变形，能承受垂直荷载及适应梁端转动外，因四氟乙烯与梁底不锈钢板间的低摩擦系数（μ≤0.03）可使桥梁上部构造的水平位移不受限制。
